余辉一种显示模式，模拟电子荧光屏的显示，随着重复波形的出现，按照灰度的等级，旧波形比较暗，新波形比较亮。这样有助于我们观察到历史波形和查找异常波形。
我们在测量波形的时候，由于在高刷新率下，波形不断更新，屏幕上显示的波形基本静止不动的。事实上，每次刷新出来的波形会在屏幕上停留一段时间后才消失。这种波形在屏幕上从显示到消失的过程，我们称之为余辉效应。由于实际中被测的波形具有极大的不稳定性，所以最理想的状态是能够观察到每一时刻的波形。

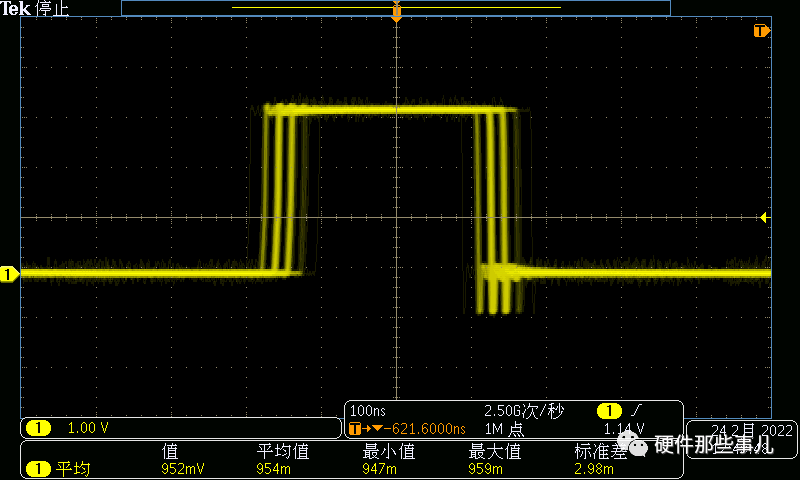

无限余辉功能完美解决这个问题，使用无限余辉功能可测量噪声和抖动，捕获偶发事件，获得更好的波形观测效果，对波形异常和细节的观测将更加全面。下图为无限余辉模式下测试到的光波形的的抖动。
余辉时间即是波形在屏幕上会停留一段时间然后逐渐消失，余辉时间长则波形在屏幕停留的时间就长。设置范围一般是从关闭到无穷大。

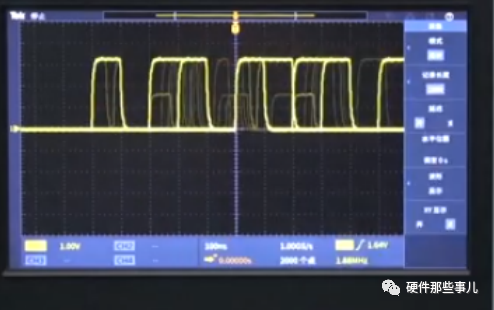

下面我们看一个例子，用余辉捕获到异常波形。

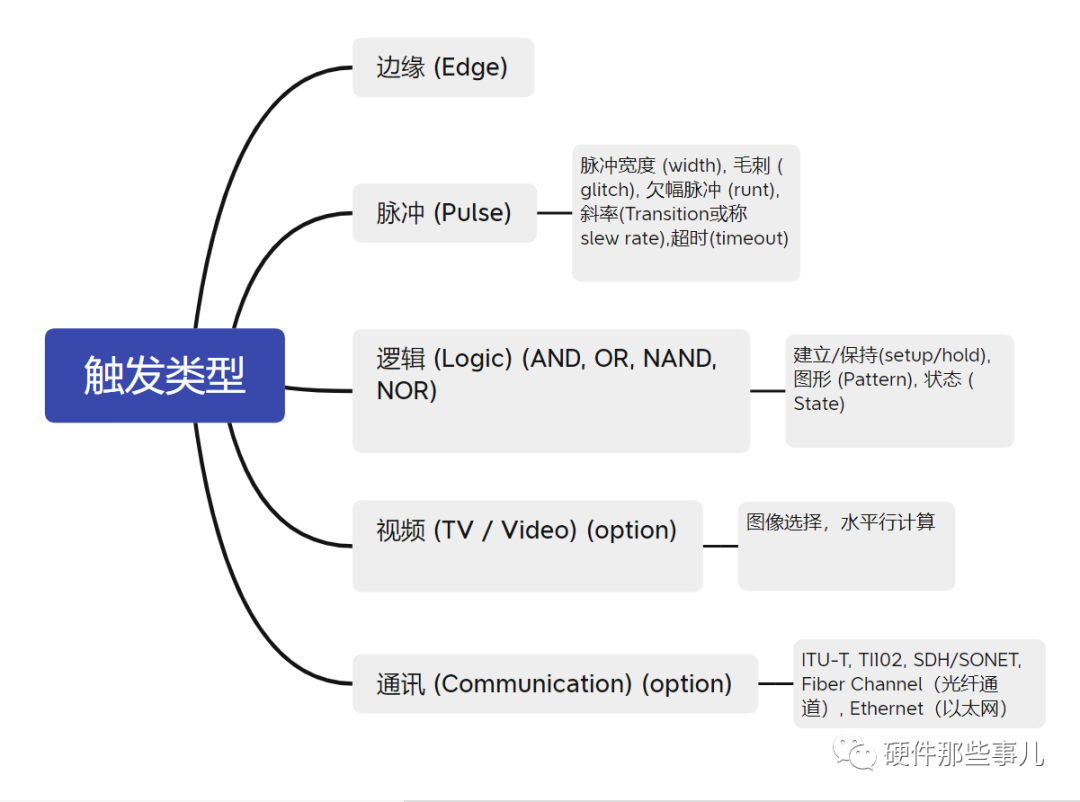

从上图波形中我们可以看到，显示比较暗的部分出现了异常波形，分别出现了欠幅脉冲和负脉冲。我们如何把这些异常波形显示出来呢，接下来我们就来看看示波器的触发类型.

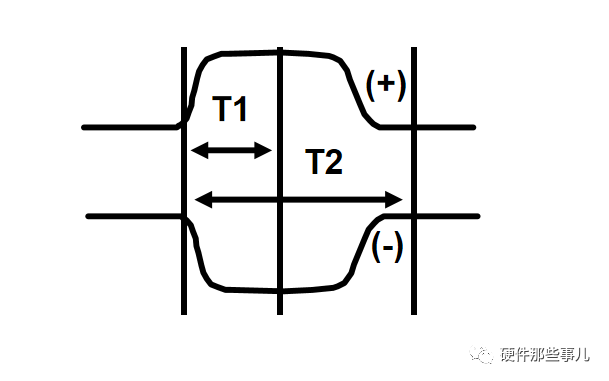

脉冲宽度触发:采集特定脉冲宽度信号时使用。
1.先定义两个脉冲宽度T1及T2，T1
2.脉冲信号的宽度T，当T1
3.可选择正或负脉冲触发。

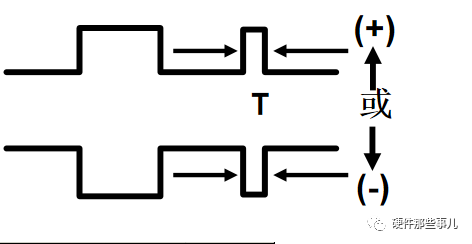

毛刺触发：采集脉冲宽度突然变窄的信号时使用.
1.先定义一个脉冲宽度T1。
2.脉冲信号的宽度T，当T
3. 可选择正或负脉冲触发。
我们再回到到刚才用余辉抓取的那个波形，我们使用毛刺触发，来捕获这个异常波形.

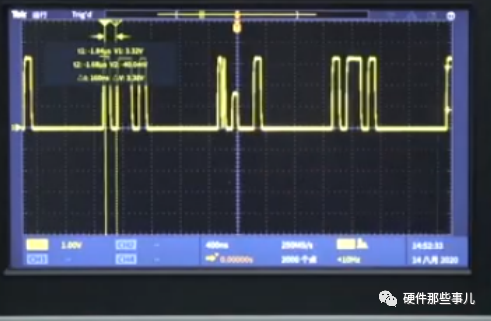

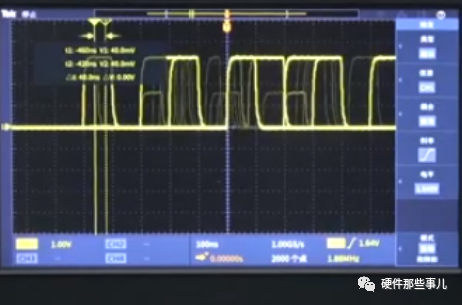

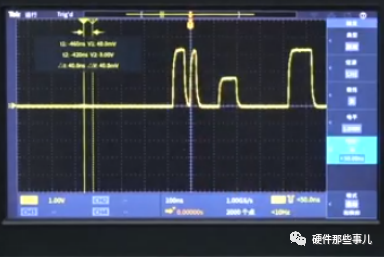

读取负脉冲的脉宽，如上图，脉宽为40ns,我们设置脉宽限制为小于50ns,再触发，获得下面的波形:

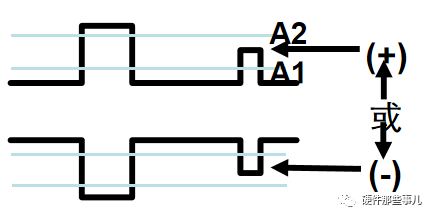

欠幅触发：采集脉冲振幅突然变小的信号时使用。
1.先定义两个振幅门限(Thresholds)电压A1及A2，A1
2.脉冲信号的振幅A，当A1
3. 可选择正或负脉冲触发
再回到刚才那个波形，我们用欠幅脉冲触发来抓取：需要设置一个高限，和一个低限。获得触发的波形如下

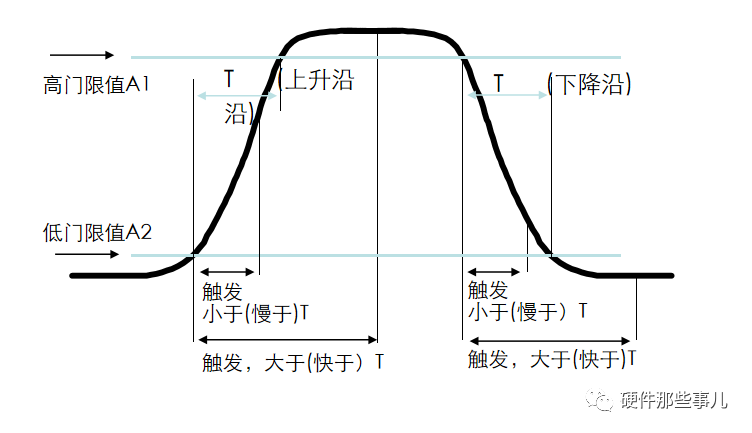

斜率触发：采集特定斜率的脉冲信号时使用。
1.先定义一个脉冲的高门限值A1及低门限值A2，A1A2的时间差为T。
2.脉冲信号A1A2间的上升(下降)时间，若小于(慢于)或大于（快于)T时，触发。
3. 可选择正或负边缘触发。

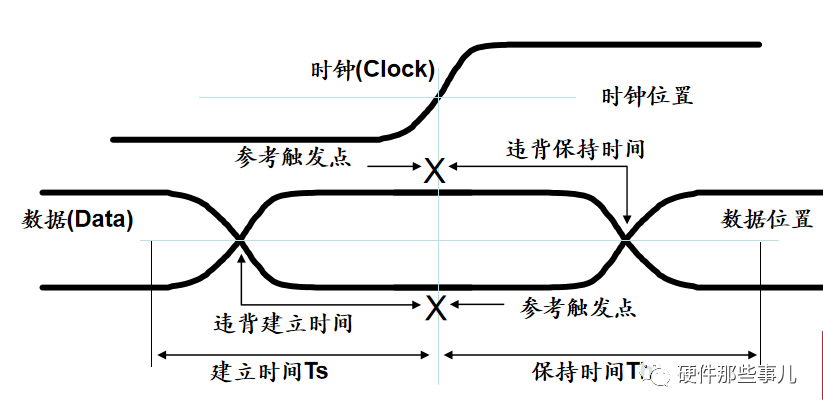

建立及保持触发：采集建立及保持时间违规的数字信号时使用。
1.需占用两个通道，分別为时钟(Clock)及数据(Data)。
2.先定义时钟及数据的位置，然后定义建立时间Ts及保持时间Th。
3. 在参考触发点之前的时间，为前一数据的保持时间，之后的时间，则为后一数据的建立时间。
4. 任一数据的建立或保持时间小于定义建立时间Ts及保持时间Th时，触发。
延迟触发:示波器针对不同通道允许设定两个触发点，其中一个通道为主触发点，另一个通道的触发点，可根据主触发点做时间或(和) 事件的延迟触发。
1.时间延迟须设置主触发点后的时间长度，事件延迟则须设置主触发点后的事件次数。
