1. 位置式 PID（用于位置環）
測量位置就是通過 stm32 去采集編碼器的脈沖數據，通過脈沖計算出位置（角度）。目標位置和測量位置之間做差這個就是目前系統的偏差。送入 PID 控制器進行計算輸出，然后再經過電機驅動的功率放大控制電機的轉動去減小偏差， 最終達到目標位置的過程。

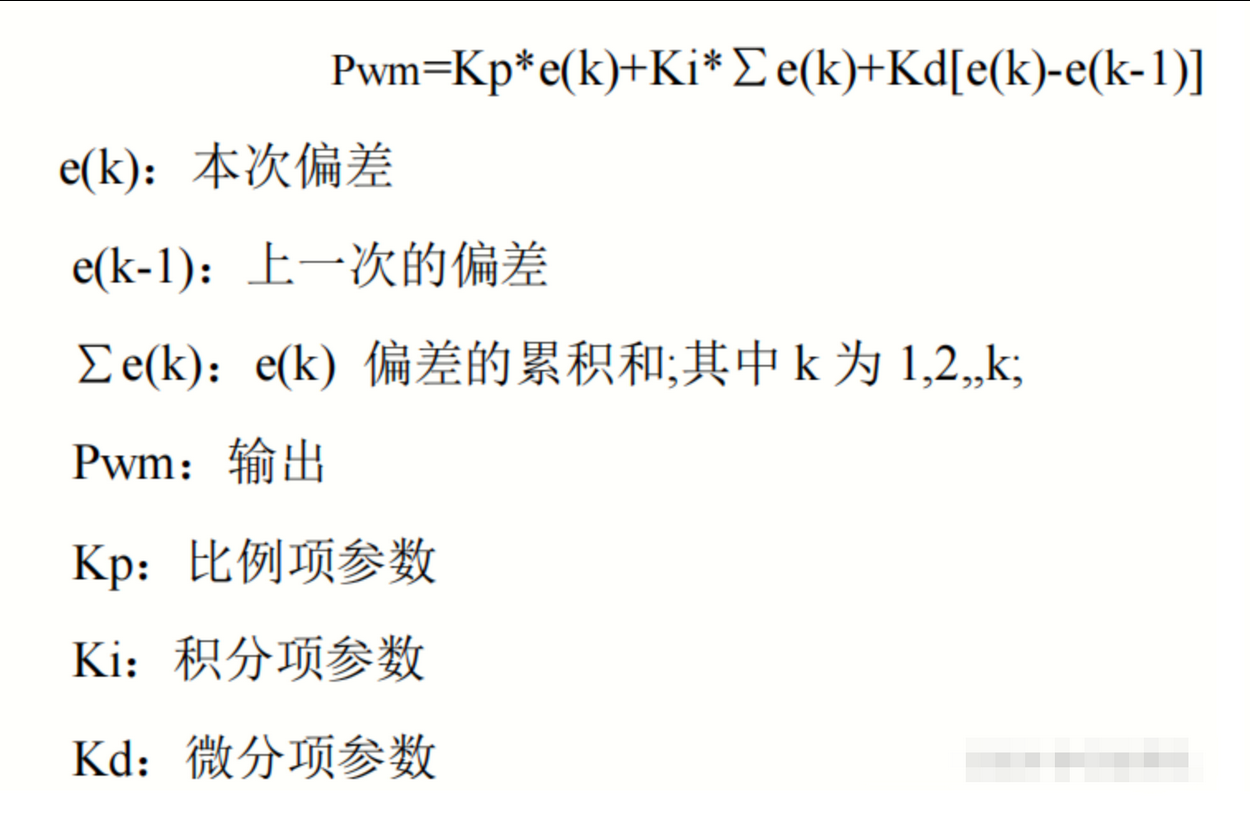

（1）公式
（2）代碼
pid.c
typedef struct PID {
float Kp; // Proportional Const P系數
float Ki; // Integral Const I系數
float Kd; // Derivative Const D系數
float PrevError ; // Error[-2]
float LastError; // Error[-1]
float Error; // Error[0 ]
float DError; //pid->Error - pid->LastError
float SumError; // Sums of Errors
float output;
float Integralmax; //積分項的最大值
float outputmax; //輸出項的最大值
} PID;
//為了防止積分項過度累積，引入積分項的限幅是一種常見的做法。
//限制積分項的幅值可以防止積分項過度增加，從而限制了系統的累積誤差。這樣可以避免系統過度響應或者不穩定。
float abs_limit(float value, float ABS_MAX) //積分限幅，設置最大值。
{
if(value > ABS_MAX)
value = ABS_MAX;
if(value< -ABS_MAX)
value = -ABS_MAX;
return value;
}
//函數里傳入指針，修改時會修改指針里的值。
float PID_Position_Calc(PID *pid, float Target_val, float Actual_val) //位置式PID
{
pid->Error = Target_val - Actual_val; //與pid P系數相乘。比例誤差值 當前差值=目標值-實際值
pid->SumError += pid->Error; //與pid I系數相乘。穩態誤差值 誤差相加作為誤差總和，給積分項
pid->DError = pid->Error - pid->LastError; //與pid D系數相乘。 微分項-消除震蕩
pid->output = pid->Kp* pid->Error +
abs_limit( pid->Ki* pid->SumError, pid->Integralmax ) +
pid->Kd* pid->DError ;
pid->LastError = pid->Error; //更新誤差
//限制輸出最大值，防止出現突發意外。輸出outputmax的最大值
if(pid->output > pid->outputmax ) pid->output = pid->outputmax;
if(pid->output < - pid->outputmax ) pid->output = -pid->outputmax;
return pid->output ; //輸出為pwm值
}
//PID初始化
void PID_Init(PID *pid, float Kp , float Ki , float Kd , float Limit_value)
{
pid->Kp= Kp;
pid->Ki= Ki;
pid->Kd= Kd;
pid->PrevError =pid->LastError = pid->Error =pid->SumError= pid->output = 0;
pid->Integralmax = pid->outputmax = Limit_value;
} （3）使用代碼
#include "sys.h"
PID postion_pid;
float Encoder_Speed =0;
float Position =0;
float Speed=0;
float Target_val =500;
int main()
{
Time2_Init(10000-1,7200-1); //定時器2用于定時 10000*7200/72 = 1s
Encoder_Init(); //定時器4的編碼器
Motor_PWM_Init(7200-1,0); //定時器1，初始化pwm輸出
PID_Init(&postion_pid, 1.0, 0, 1.0, 7000);
while(1)
{
}
}
//---- 獲得電機的脈沖
int16_t Encoder_Get(void)
{
int16_t Temp;
Temp = TIM_GetCounter(TIM4); //獲取編碼器當前值
TIM_SetCounter(TIM4, 0); //將編碼器計數器清0
return Temp;
}
//設置pwm
void Set_Pwm(int motor_pwm)
{
TIM_SetCompare4(TIM1, motor_pwm);
}
void MotorControl(void)
{
Encoder_Speed = Encoder_Get();//1.獲取電機1s的脈沖數。即1s獲取的脈沖數。即速度
Position +=Encoder_Speed ; //累計實際脈沖數。與時間無關。即總路程
Speed=PID_Position_Calc(&postion_pid, Target_val , Position);//2.輸入增量式PID計算
Set_Pwm(Speed); //3.PWM輸出給電機
//set_computer_value(SEND_FACT_CMD, CURVES_CH2, &Encoder_Speed, 1); /*4.給上位機通道2發送實際的電機速度值*/
}
void TIM2_IRQHandler(void) //定時器中斷函數，1s進一次中斷
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
MotorControl();
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}2. 增量式 PID（用于速度環）
增量式 PID 也稱速度環 PID，速度閉環控制就是根據單位時間獲取的脈沖數測量電機的速度信息，并與目標值進行比較，得到控制偏差，然后通過對偏差的比例、積分、微分進行控制，使偏差趨向于零的過程。

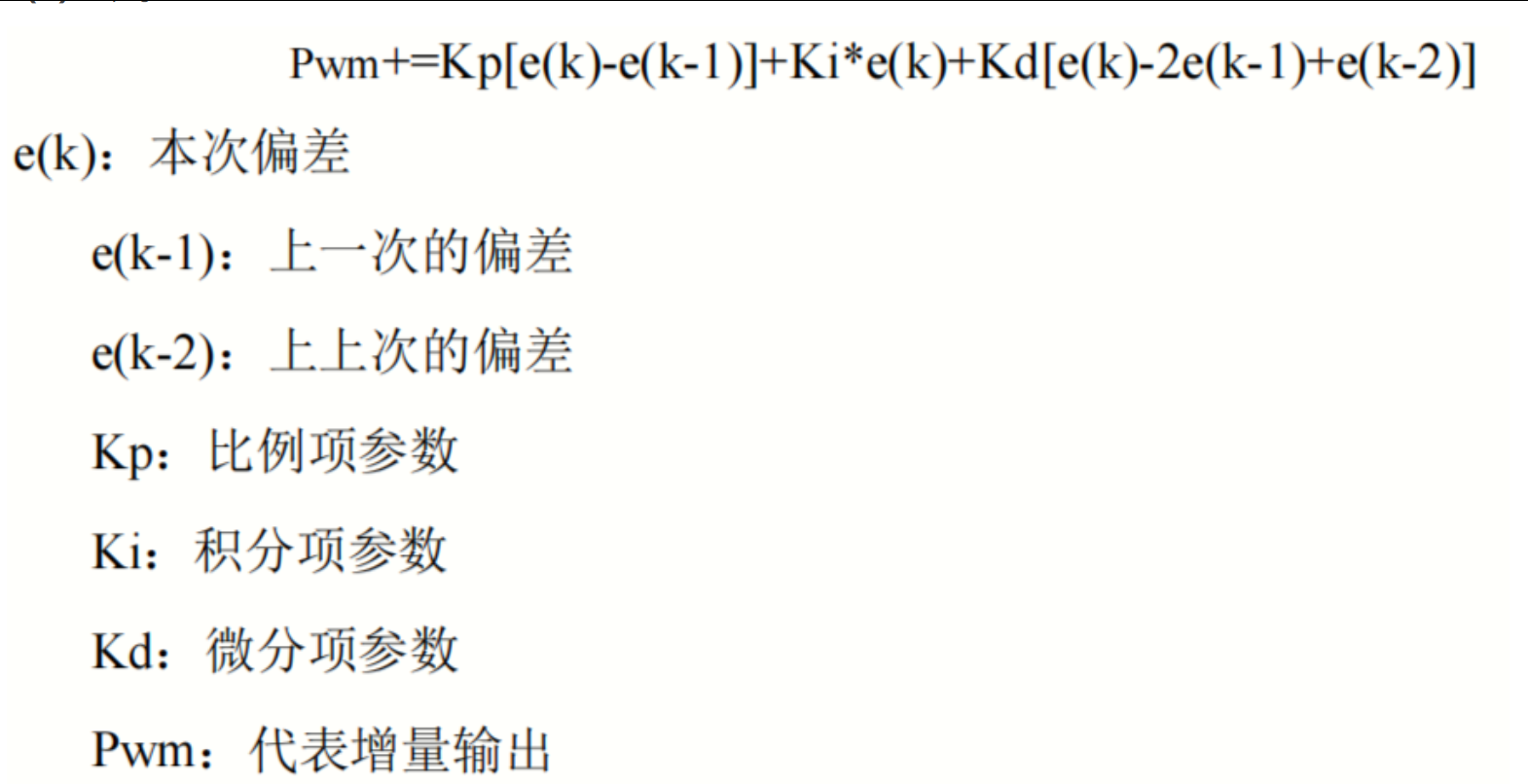

（1）公式
（2）代碼
typedef struct PID {
float Kp; // Proportional Const P系數
float Ki; // Integral Const I系數
float Kd; // Derivative Const D系數
float PrevError ; // Error[-2]
float LastError; // Error[-1]
float Error; // Error[0 ]
float DError; //pid->Error - pid->LastError
float SumError; // Sums of Errors
float output;
float Integralmax; //積分項的最大值
float outputmax; //輸出項的最大值
} PID;
float PID_Incremental_Calc(PID *pid, float Target_val, float Actual_val)
{
pid->Error = Target_val- Actual_val;
pid->output += pid->Kp* ( pid->Error - pid->LastError )+
pid->Ki* pid->Error +
pid->Kd* ( pid->Error + pid->PrevError - 2*pid->LastError);
pid->PrevError = pid->LastError;
pid->LastError = pid->Error;
if(pid->output > pid->outputmax ) pid->output = pid->outputmax;
if(pid->output < - pid->outputmax ) pid->output = -pid->outputmax;
return pid->output ; //輸出為pwm值
}
//PID初始化
void PID_Init(PID *pid, float Kp , float Ki , float Kd , float Limit_value)
{
pid->Kp= Kp;
pid->Ki= Ki;
pid->Kd= Kd;
pid->PrevError =pid->LastError = pid->Error =pid->SumError= pid->output = 0;
pid->Integralmax = pid->outputmax = Limit_value;
} （3）使用代碼
#include "sys.h"
PID speedpid;
float Encoder_Speed =0;
float Target_val =500; //目標1s的脈沖數
float Speed=0;//實際速度
int main()
{
Time2_Init(10000-1,7200-1); //定時器2用于定時 10000*7200/72 = 1s
Encoder_Init(); //定時器4的編碼器
Motor_PWM_Init(7200-1,0); //定時器1，初始化pwm輸出
PID_Init(&speedpid, 1.0, 0, 1.0, 7000);
while(1)
{
}
}
//獲得電機的脈沖
int16_t Encoder_Get(void)
{
int16_t Temp;
Temp = TIM_GetCounter(TIM4); //獲取編碼器當前值
TIM_SetCounter(TIM4, 0); //將編碼器計數器清0
return Temp;
}
//設置pwm
void Set_Pwm(int motor_pwm)
{
TIM_SetCompare4(TIM1, motor_pwm);
}
void MotorControl(void)
{
Encoder_Speed = Encoder_Get();//1.獲取電機1s的脈沖數。即1s獲取的脈沖數。即速度。
Speed=PID_Incremental_Calc(&speedpid,Target_val ,Encoder_Speed);//2.輸入增量式PID計算
Set_Pwm(Speed); //3.PWM輸出給電機
//set_computer_value(SEND_FACT_CMD, CURVES_CH2, &Encoder_Speed, 1); /*4.給上位機通道2發送實際的電機速度值*/
}
void TIM2_IRQHandler(void) //定時器中斷函數，1s進一次中斷
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
MotorControl();
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}3. 串級 PID
（1）位置環–速度環（用于控制電機）

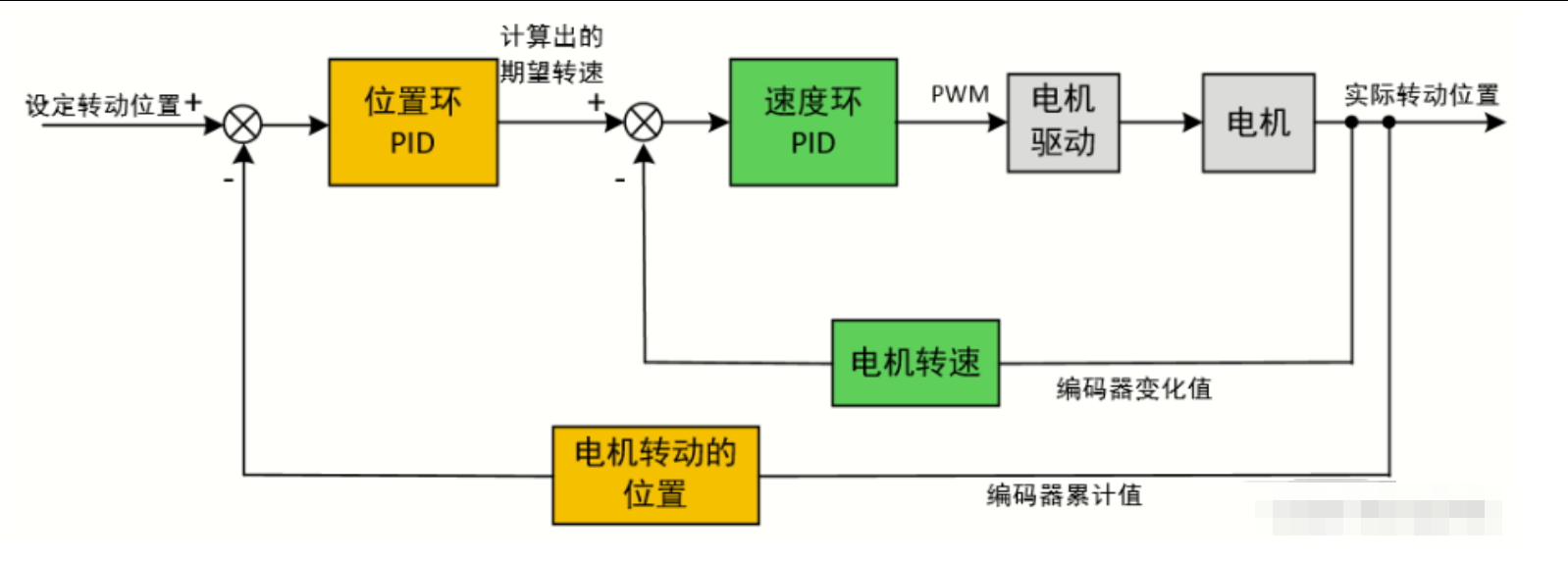

利用位置式 pid 的方法將位置環和速度環組合在一起使用。位置環的輸出作為速度環的輸入。位置環的輸出作為速度環的目標期望值。這意味著位置環的輸出被視為速度環應該追蹤的目標位置。速度環的任務是根據當前位置和目標位置之間的偏差來生成控制輸出，使系統盡可能快地接近目標位置。速度環將根據當前速度和目標速度之間的差異來調整電機的輸出，以便使實際速度接近目標速度。
簡易代碼
將目標位置和實際位置傳入位置環 PID 中，計算出期望轉速。然后通過期望轉速與實際轉速傳入速度環 PID 中計算出對應的 pwm，然后通過 pwm 去控制電機。
#include "stdio.h"
PID postion_pid;
PID speed_pid;
float Encoder_Speed =0;
float Target_val =500; //目標總的脈沖數
float Speed=0;//實際速度
float Position =0;
int main(void)
{
Time2_Init(10000-1,7200-1); //定時器2用于定時 10000*7200/72 = 1s，如果覺得時間太長可以縮短一些
Encoder_Init(); //定時器4的編碼器
Motor_PWM_Init(7200-1,0); //定時器1，初始化pwm輸出
// 初始化PID控制器
PID_Init(&postion_pid, 1.0, 0.1, 0.01, 300); // PID參數根據實際情況調整
PID_Init(&speed_pid, 1.0, 0.1, 0.01, 300); // PID參數根據實際情況調整
while (1)
{
}
}
//獲得電機的脈沖
int16_t Encoder_Get(void)
{
int16_t Temp;
Temp = TIM_GetCounter(TIM4); //獲取編碼器當前值
TIM_SetCounter(TIM4, 0); //將編碼器計數器清0
return Temp;
}
//設置pwm
void Set_Pwm(int motor_pwm)
{
TIM_SetCompare4(TIM1, motor_pwm);
}
void MotorControl(void)
{
Encoder_Speed = Encoder_Get(); //1.獲取電機1s的脈沖數。即1s獲取的脈沖數。即速度
Position +=Encoder_Speed ; //累計實際脈沖數。與時間無關。即總路程
Speed=PID_Position_Calc(&postion_pid, Target_val , Position);//2.輸入位置式PID計算
Speed=PID_Incremental_Calc(&speedpid,Speed, Encoder_Speed);//2.輸入增量式PID計算
Set_Pwm(Speed); //3.PWM輸出給電機
//set_computer_value(SEND_FACT_CMD, CURVES_CH2, &Encoder_Speed, 1); /*4.給上位機通道2發送實際的電機速度值*/
}
void TIM2_IRQHandler(void) //定時器中斷函數，1s進一次中斷
{
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
MotorControl();
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}（2）位置環–位置環（用于控制舵機）
因為舵機沒有編碼器，無法獲取實際速度，所以我們可以使用兩個位置環來進行串級 pid 的使用，這樣更加精準。兩個位置環的實際值輸入都為距離值。第一個位置環的輸出作為第二個位置環的目標值輸入。
實際舉例：假設我們使用舵機來進行目標追蹤。則第一個位置環的實際值輸入：當前坐標-上次坐標的差值，目標值為 0。將這兩個值傳入位置環計算的輸出作為第二個位置環的目標值，第二個位置環的實際值可以傳入：當前位置和攝像頭中心點位置的差值。計算第二個位置環的輸出。將其作為 pwm 值輸入定時器通道去控制舵機。
