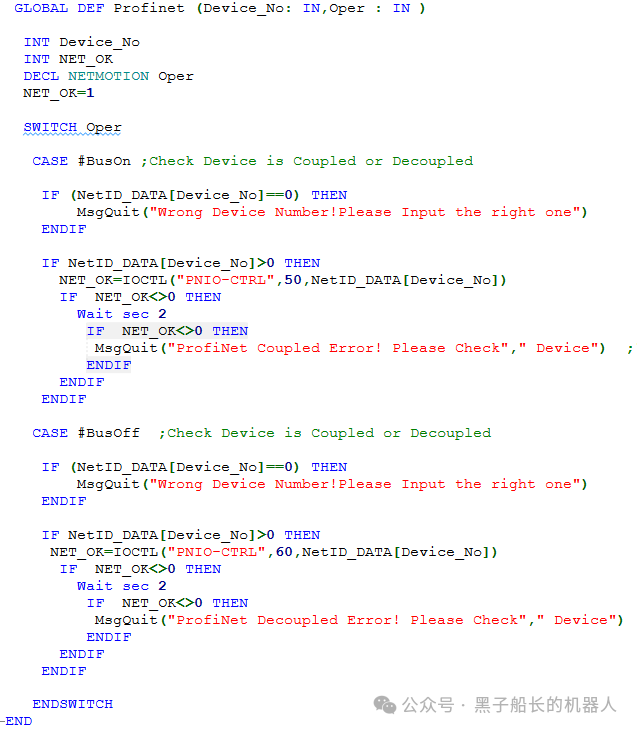

以上程序是一個用于控制 Profinet 設備連接狀態的全局函數，主要實現對指定 Profinet 設備的 “耦合（連接）” 和 “解耦（斷開）” 操作，并包含錯誤檢查與提示功能。以下是詳細解析：

1.函數定義與參數

• 定義了一個全局函數Profinet，用于 Profinet 設備的連接控制。
• Device_No: IN, INT：設備編號（輸入，整數類型），用于指定需要操作的 Profinet 設備。
• Oper : IN, NETMOTION：操作類型（輸入，NETMOTION枚舉類型），決定執行       “耦合” 還是 “解耦” 操作。
• 輸入?yún)?shù)：

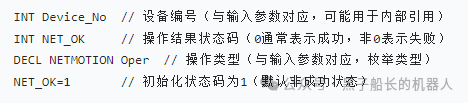

2.變量聲明

3.核心邏輯

通過SWITCH Oper判斷操作類型，分支為#BusOn(耦合)和#BusOff(解耦）。CASE #BusOn：執行 Profinet 設備      “耦合”（連接）操作

步驟 1：驗證設備編號有效性

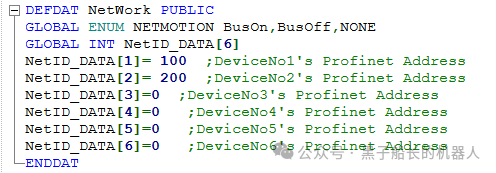

• NetID_DATA：存儲設備 NetID 的數組(NetID 是 Profinet 設備的唯一標識）。
• 若NetID_DATA[Device_No]== 0，表示該設備編號無效（無對應 NetID），通過MsgQuit顯示錯誤信息 “設備編號錯誤，請輸入正確編號” 并退出操作。

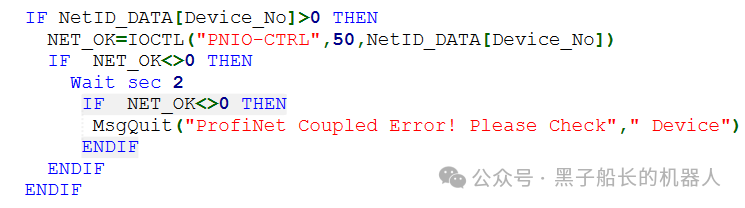

步驟 2：執行耦合操作

• 若設備編號有效（NetID_DATA[Device_No]> 0），調用IOCTL函數執行耦合：
• IOCTL：輸入輸出控制函數，用于與硬件 / 通信模塊交互。
• 參數"PNIO-CTRL"：指定操作對象為 Profinet 控制器。
• 參數50：耦合操作的命令碼（Profinet 協議中定義的耦合指令）。
• 參數NetID_DATA[Device_No]：目標設備的 NetID（唯一標識）。
• 執行結果存入NET_OK（0 = 成功，非 0 = 失?。?/span>

步驟 3：耦合錯誤處理

• 若NET_OK ≠ 0（耦合失?。?，等待 2 秒后再次檢查狀態。
• 若仍失敗，通過MsgQuit顯示錯誤信息      “Profinet 耦合錯誤，請檢查” 及設備信息，退出操作。

CASE #BusOff：執行 Profinet 設備 “解耦”（斷開）操作

邏輯與#BusOn類似，核心是執行解耦操作：

步驟 1：同樣驗證設備編號有效性（同#BusOn，略）。

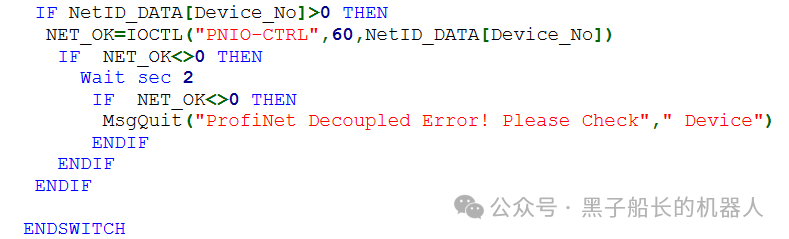

步驟 2：執行解耦操作

與耦合的區別是IOCTL的命令碼為60（Profinet 協議中定義的解耦指令）。

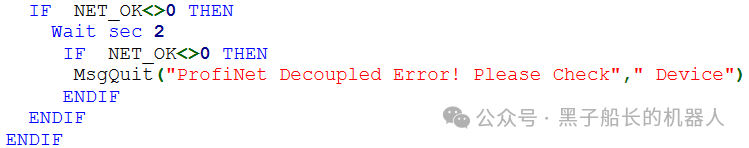

步驟 3：解耦錯誤處理

若解耦失敗，等待 2 秒后再次檢查，仍失敗則顯示      “Profinet 解耦錯誤，請檢查” 并退出。

4.整體功能總結

該函數是 Profinet 設備連接狀態的控制接口，通過輸入 “設備編號” 和 “操作類型（耦合/ 解耦）”：

• 對有效設備執行對應的耦合（#BusOn）或解耦（#BusOff）操作；
• 先驗證設備編號的有效性（通過      NetID 判斷）；
• 監控操作結果，若失敗則等待重試，最終失敗時輸出錯誤提示。
