目前，歐美各國的電力線載波通信（PLC）發展較快，其中歐盟為推動電力線技術的發展，啟動了OPERA(OpenPLC European Research Alliance)計劃，致力于統一歐洲 PLC標準，促進商業化應用；各種國際性電力線通信組織紛紛建立，影響較大的有Homeplug聯盟，PCF聯盟，PALAS協會以及CE-PCA聯盟等。其中Homeplug聯盟影響最大，制定的協議應用最廣泛。

       電力線通信（PLC）在世界各地的電動汽車充電過程中使用，是當今電動汽車市場的必備品。PLC允許充電站和電動汽車協商充電會話，允許各種充電配置文件，并可能協商付款。

1. Homeplug Green PHY協議的概述

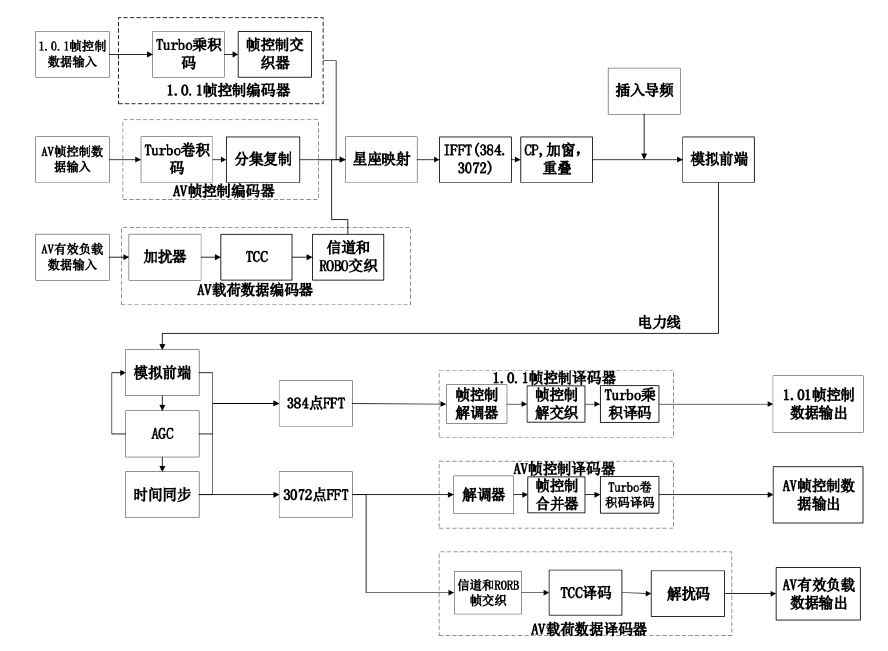

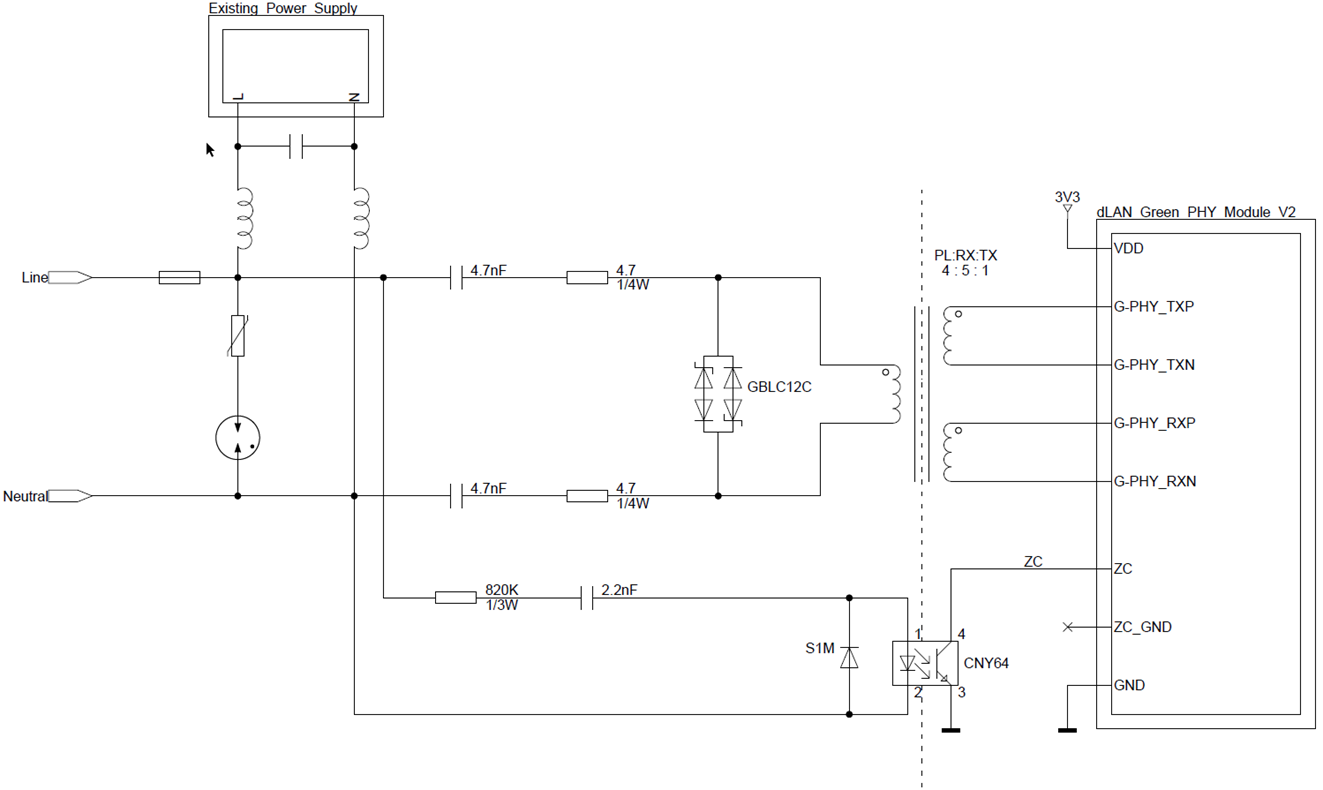

       Homeplug Green PHY 物理層的發射端和接收端結構方框圖如下，Homeplug Green PHY是Homeplug AV的一個簡化衍生版本，因而Homeplug Green PHY的方框圖也是在HPAV的基礎上設計的，其中發射端的時鐘頻率為75MHz。

2. Homeplug Green PHY協議在電動汽車領域上的應用

      ISO 15118-3和DIN 70121中描述的電力線通信（PLC）規定了HomePlug Green PHY PLC信號注入控制導頻線上，用于車輛充電的功率譜密度（PSD）限制。HomePlug Green PHY是ISO 15118中用于車輛充電的PLC信號的標準。標準中規定的衰減水平允許區分連接的充電站上的PLC信號與相鄰充電站的串?dāng)_。PLC信號上高于指定的PSD可能會導致控制導頻線檢測中的干擾，而信號過低則可能被解釋為串?dāng)_或?qū)е鲁潆姇?huì)話期間的數據包丟失。具有適當?shù)恼{(diào)諧，為確保充電站和電動汽車之間的連接提供了最佳環境。

       每種車型的充電控制器模塊的安裝位置和線束都會有所不同，這會導致控制導頻線路的衰減發生變化。這些差異可能會影響PLC使用的整個頻譜，或僅影響一個子集。PLC模塊的默認配置幾乎適用于所有情況，但由于線束設計不同，可能無法滿足DIN 70121和ISO 15118標準。因此，對于每種車型來說，功率譜密度(PSD)調整都是至關重要的。

       根據ISO 15118-3的規定，電動汽車插座處PLC信號的最大PSD為-73dBm/Hz，目標為-75dBm/Hz。車廠可以進行測量，并使用一些專有軟件修改整個頻譜的PSD，使整個PLC頻帶符合要求。

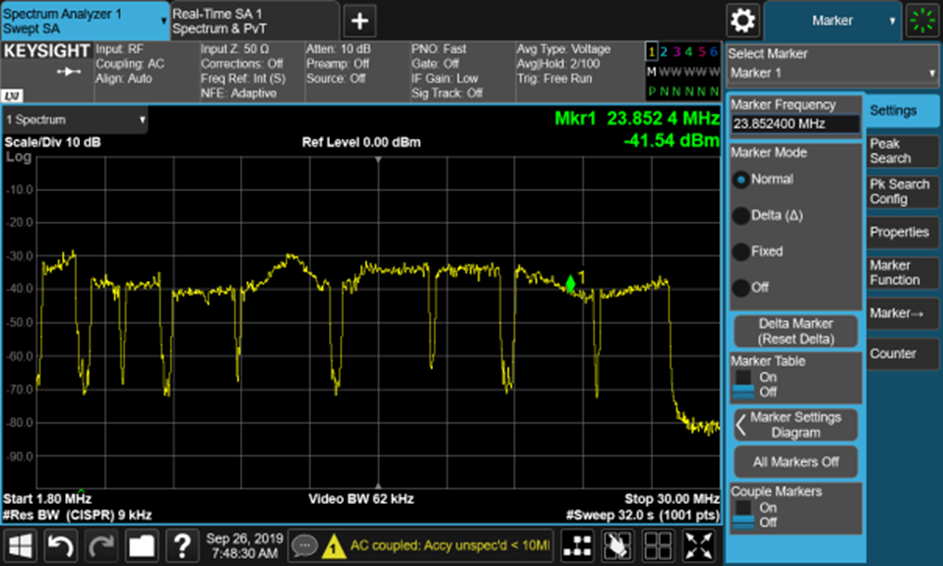

圖1 PLC調諧前

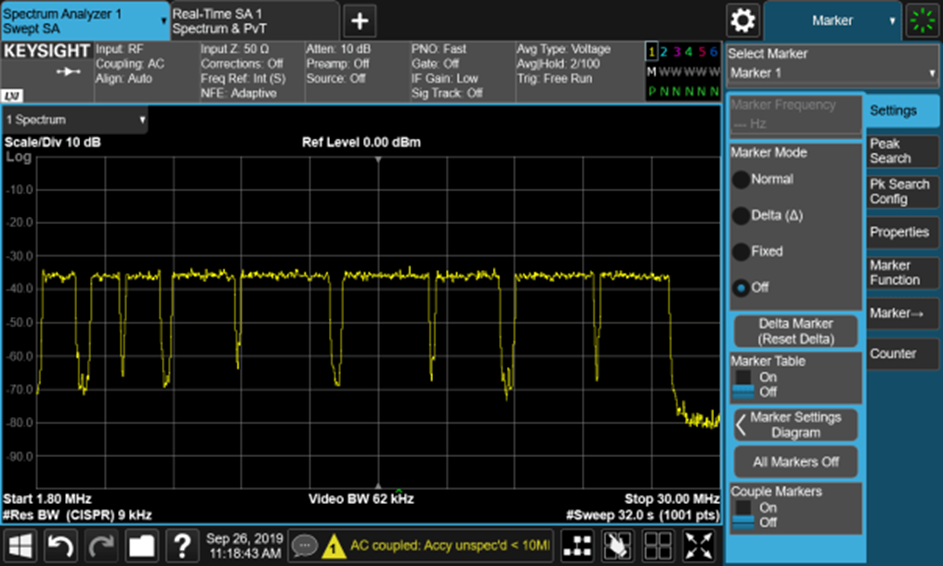

圖2 PLC調諧后

        以上是對PLC調諧前與調諧后分別進行測量的示例。請注意，有些頻率的值非常低，這是ISO和DIN標準中規定的凹口頻率。此外，請注意，目標dBm值約為-35dBm，因?yàn)槭褂梅直媛蕩挄r(shí)，dBm/Hz最終達到-75dBm/Hz的目標。
