1. ?設計需求分析

->?功率等級：30KW三相UPS是中型企業、關鍵業務部門和基礎設施領域保障核心設備電力連續性與質量的“中堅力量”。

->?電池輸入電壓范圍：串聯15個16串的磷酸鐵鋰電池，通常在600V-864V之間。

->?AC輸入電壓范圍：三相相交流90~264Vac。

->?AC輸出電壓：三相230±5%Vac，頻率50Hz。

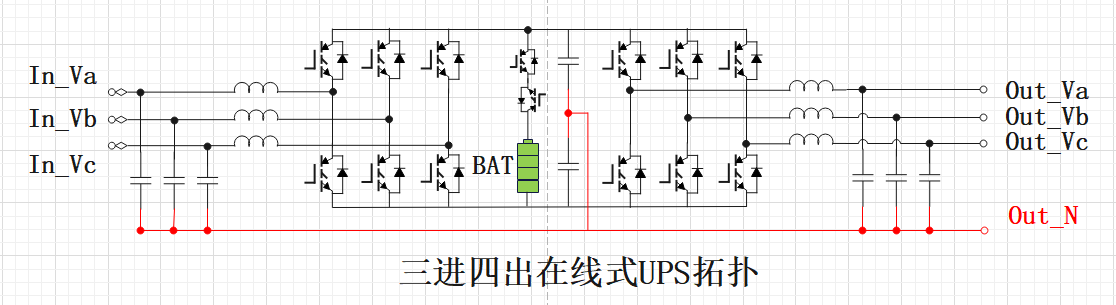

2.  ?拓撲結構選擇（三進四出6橋臂三相在線式UPS）

       三進四出六橋臂UPS是當代中大功率不間斷電源系統的核心拓撲之一，以其高性能和高可靠性被廣泛應用于數據中心、工業制造等關鍵領域。該拓撲采用全高頻化設計，最顯著的特征是取消了傳統的工頻輸入及輸出變壓器，轉而依靠高頻脈寬調制（PWM）技術完成能量變換，使得系統體積更小、重量更輕、效率更高。

       其前端為基于IGBT的三相PWM整流器，它不僅替代了傳統的二極管或晶閘管整流電路，更能實現能量的雙向可控流動。通過先進的閉環控制策略，該整流器可使輸入電流緊密跟蹤輸入電壓波形，從而實現單位輸入功率因數（PF≈1），并將輸入電流諧波失真（THDi）降至5%以下，甚至優于3%，極大減輕了對電網的污染，符合嚴格的能效與諧波標準。

      系統配備獨立的智能電池充放電管理電路，通常是一個雙向DC/DC變換器。該電路獨立于主功率通路，能對后備電池進行精確的充放電管理，支持恒流、恒壓、浮充等多種充電模式，有效延長電池使用壽命。在市電中斷時，它能將電池電壓高效、穩定地升壓至直流母線所需電壓，確保系統不間斷運行。

       后端是同樣由IGBT構成的三相PWM逆變器，它直接從直流母線取電，逆變產生純凈、穩定的正弦波交流輸出。由于無需輸出隔離變壓器，其動態響應更快，輸出電壓總諧波失真（THDv）低，具備優異的負載適應性與穩壓穩頻性能。整個系統通過共享的直流母線連接整流與逆變單元，結構緊湊，實現了真正意義上的雙變換在線式工作，為敏感負載提供全天候的高質量電力保障。

3. ?控制策略

• Ø整流雙環控制：整流器雙環控制的核心目標是控制輸入電流并穩定直流母線電壓，雙環控制兼顧了輸入電流的高輸入功率因數與低諧波失真，又保證了母線電壓的快速響應。
• Ø整流SPWM調制：采用正弦脈寬調制（SPWM）確保輸入電流精準跟蹤市電。
• Ø逆變雙環控制：采用電流內環和電壓外環的雙閉環控制策略，保證了系統帶載的穩定性。
• Ø逆變SPWM調制：采用正弦脈寬調制（SPWM）生成高質量的正弦波。

4. ?三相整流實現

4.1 三相整流控制實現

        三相整流器采用電壓外環與電流內環的雙閉環控制。電壓外環通過調節直流母線電壓偏差，輸出電流幅值指令，以維持母線穩定。電流內環則快速跟蹤該指令，控制網側電流實現正弦化且與電壓同相，從而獲得單位功率因數與極低的電流諧波失真。

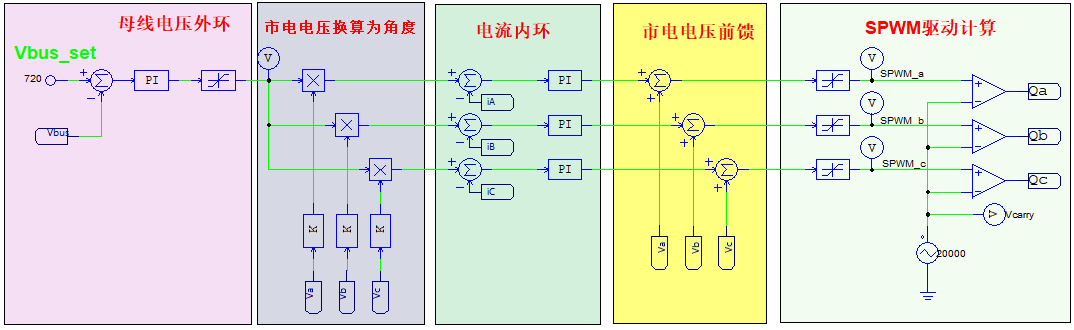

控制框架如下：

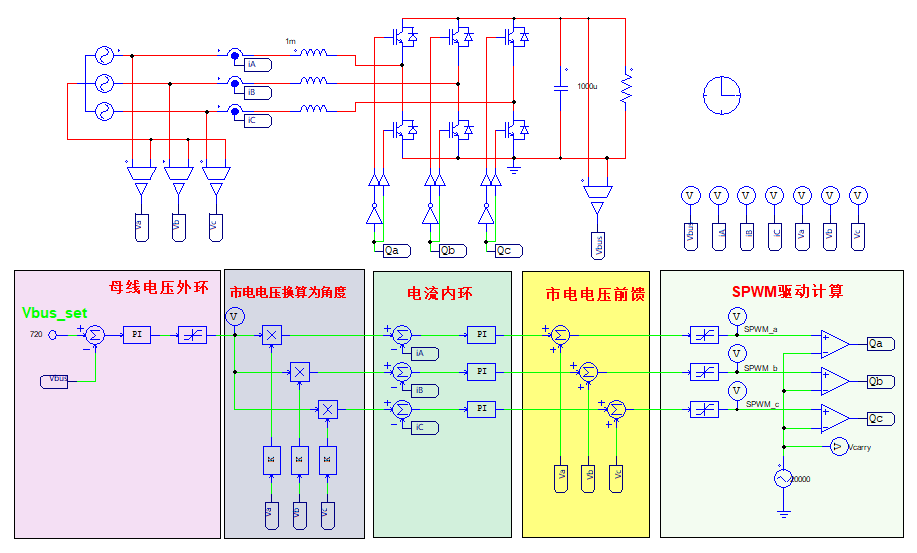

4.2 三相PFC閉環系統如下：

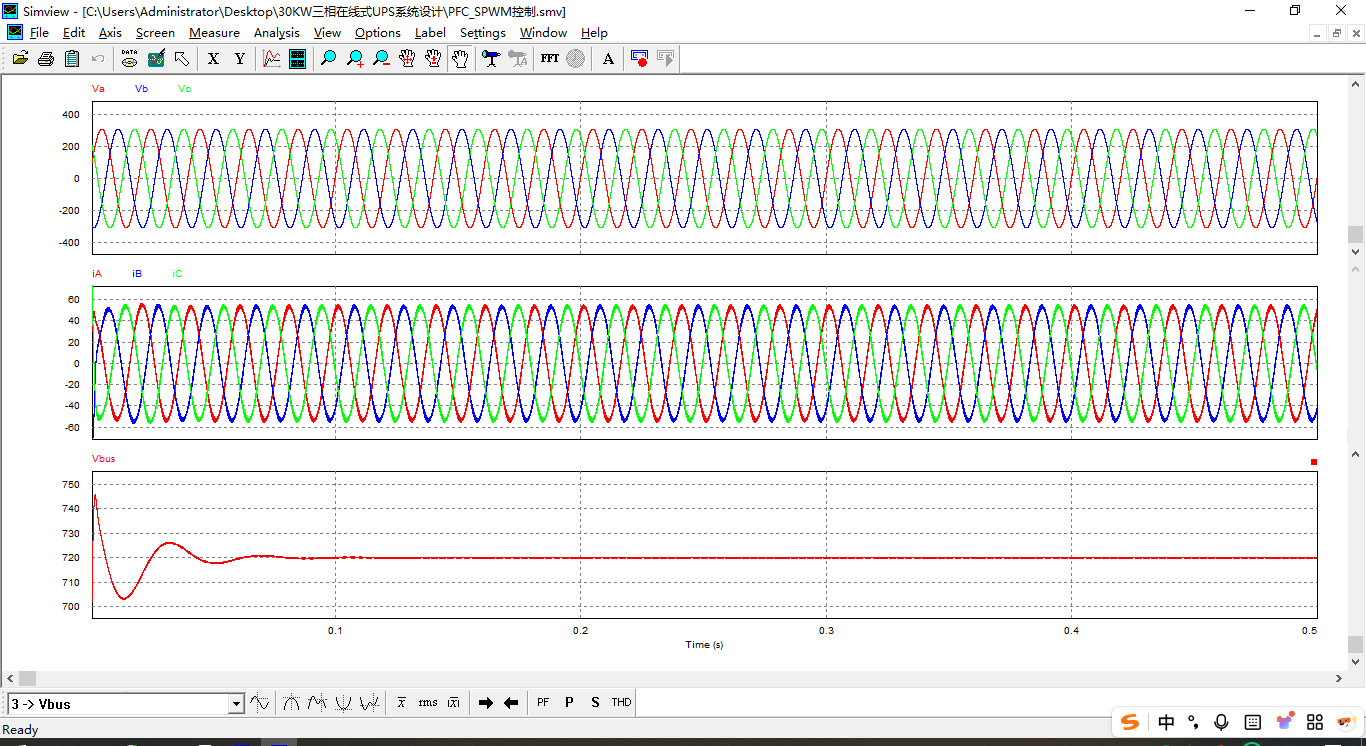

仿真結果如下：

5. ?電池充放電實現

     高壓電池系統直接掛接于UPS直流母線是一種高效集成方案。該系統由高壓電池組、直流母線及PWM整流器構成。電池組額定電壓（768V）需匹配直流母線工作范圍（如700–800V），并通過接觸器直接并聯于母線。PWM整流器作為雙向能量控制單元，承擔充放電管理的核心功能。

      市電正常時，整流器工作于充電模式：電池管理系統（BMS）上傳充電電壓及電流限值，UPS控制單元據此調節整流器。電壓外環維持母線高壓（如800VDC），電流內環限制充電電流，實現先恒流再恒壓的智能化充電，能量由電網經整流器、母線向電池輸送。

     市電中斷時，系統切換至放電模式：整流器關斷，電池成為母線唯一能源，直接支撐電壓，逆變器持續供電，能量反向流動。市電恢復后，整流器重新軟啟動，逐步重建母線電壓，直至恢復充電。

       該方案優點顯著：取消獨立DC/DC環節，能量路徑短，效率高；結構緊湊，成本降低，可靠性提升。但也面臨挑戰：電池電壓需嚴格匹配母線工作范圍；缺乏電氣隔離，依賴高絕緣保護；充電控制需BMS與UPS間高速協同通信。

綜上，該設計通過電池直掛母線及整流器的雙向控制，實現了高效、簡潔的充放電管理，其核心在于系統電壓協調與BMS的緊密交互。

6. 逆變實現

6.1 逆變雙閉環控制

      兩電平三相逆變器的DQ雙閉環控制是一種基于旋轉坐標系的高性能控制策略。通過Park變換將三相靜止坐標系下的交流量轉換為同步旋轉坐標系下的直流量，從而實現無靜差控制。電壓外環負責穩定輸出電壓，保證系統的穩態精度與抗負載擾動能力；電流內環實現輸出電流的快速跟蹤與解耦控制，提升動態響應速度與限流保護能力。該策略能有效抑制諧波、優化波形質量，廣泛應用于UPS及變頻器等場合，以實現高功率因數、低THD的高品質能量變換。

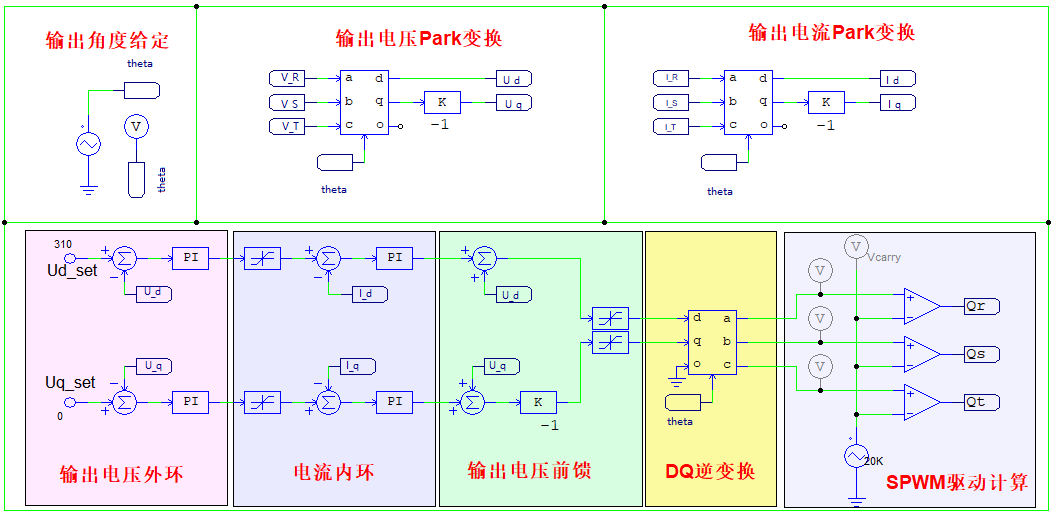

控制框架如下：

6.2 逆變閉環實現

逆變離網閉環系統如下:

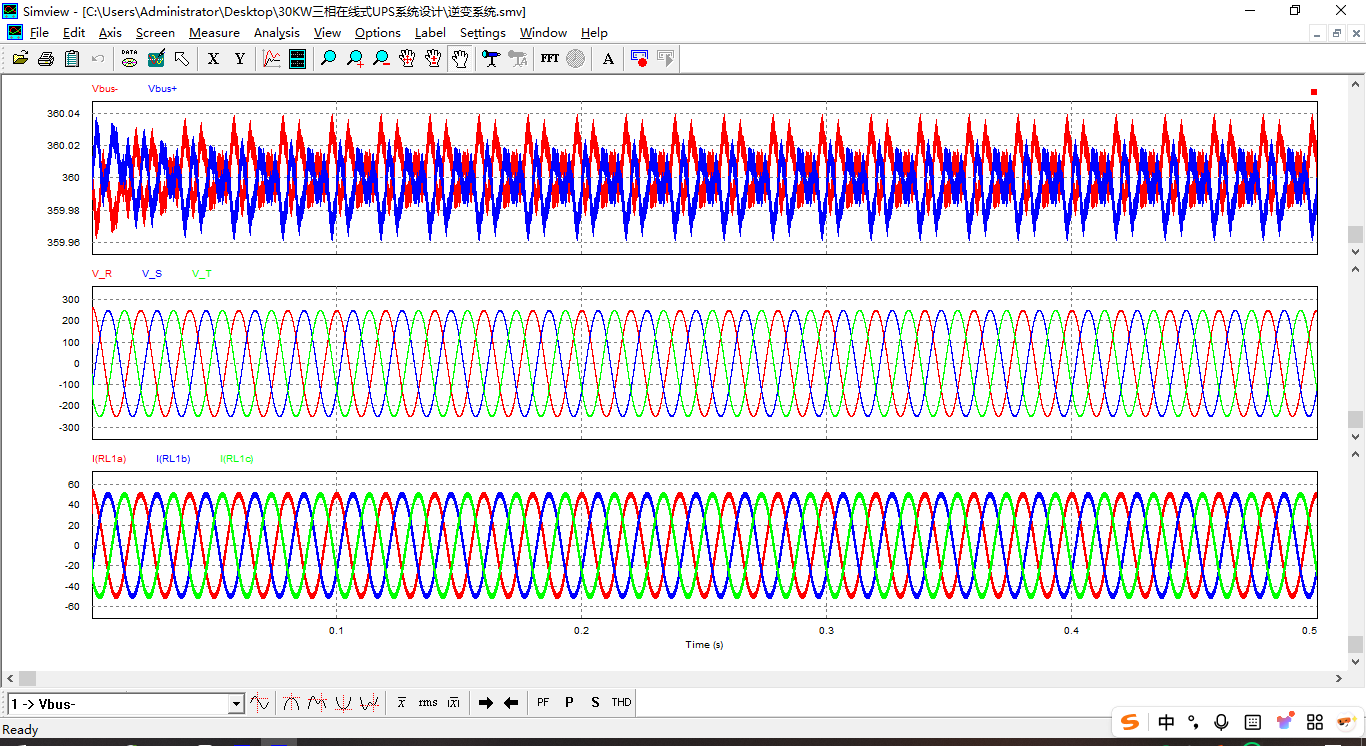

仿真波形如下：

7. 三進四出6橋臂三相在線式UPS實現

     上面已經單獨實現了三相整流閉環控制、三相逆變DQ雙閉環控制，要將三相整流閉環控制系統的高壓輸出接到逆變DQ雙閉環控制系統直流輸入，即可實現三相在線式UPS的系統仿真。

仿真波形：

8. 系統總結

        本文先從30KW三相在線式UPS拓撲選擇講起，接著分別搭建三相整流閉環控制系統、三相逆變DQ雙閉環控制系統；然后通過分析UPS的功能，通過增加控制策略將三相整流閉環控制系統、電池充放電系統和三相逆變DQ雙閉環控制系統三個單獨控制系統串聯起來，構成了完整功能的30KW三相在線式UPS，并通過仿真驗證了系統的穩定可靠運行。
