大家好，這里是大話硬件

這篇文章將分析實際SDRAM內部是如何進行尋址以及內存單元分布方式。

根據前面的內容，從小容量到大容量進行迭代分析。

1. 1bit容量

這個存儲單元只能存儲1個bit位。假設現在需要8bit內存容量顆粒，則需要8顆這樣的存儲器件。

2. 4bit容量

這個存儲單元能存儲4bit數據。假設現在需要8bit的內存容量，則需要2顆這樣的存儲器件。

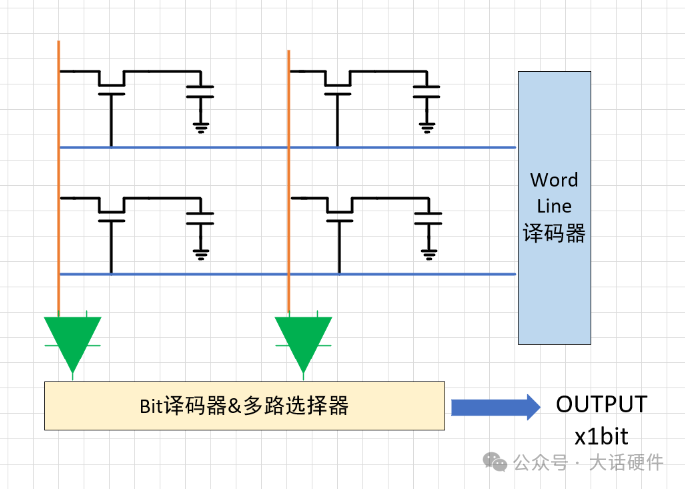

為了優化上面4bit的排列方式，使用矩陣式更節省空間和放大器數量。在存儲容量和位寬都不變的情況下，很明顯矩陣式的方案比上面橫向排布式在成本和面積上更有優勢。

矩陣式容量的計算：

容量：4 bit=2行x2列 bit；

放大器：放大器數量和列數相等，2個；

尋址：行地址線1位（2的1次方2），列地址線1位（2的1次方2）

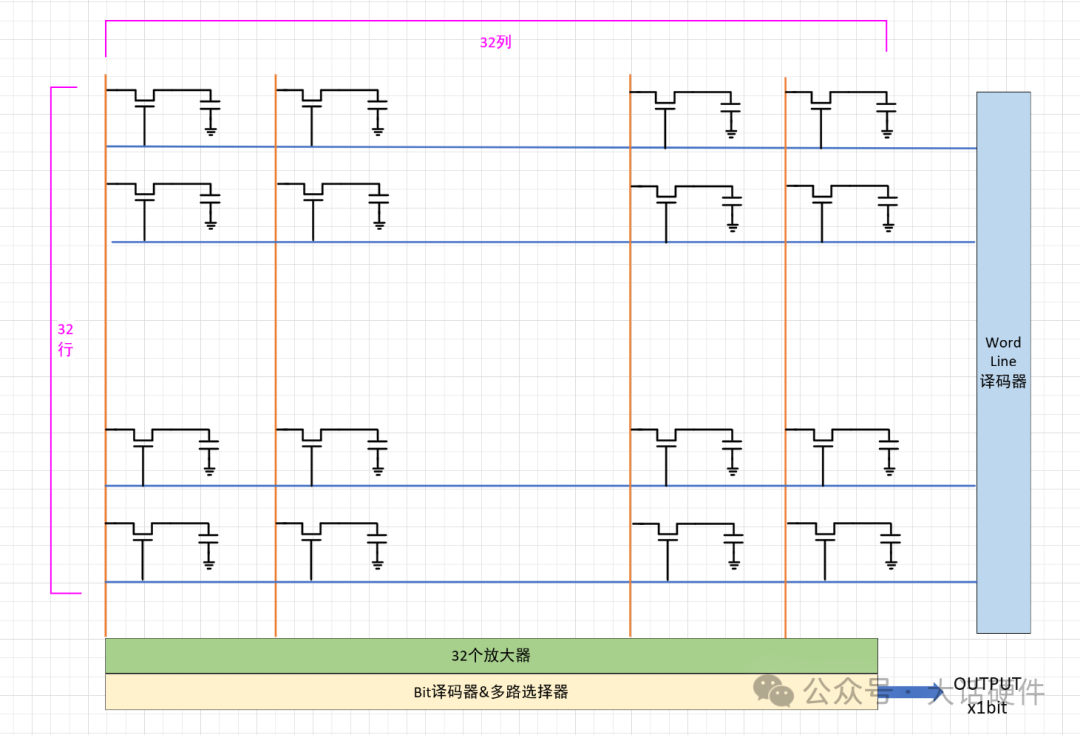

3. 1Kb bit容量

按照矩陣式排列邏輯，如果構建1Kb容量?jī)?nèi)存顆粒，計算方式：

容量：1Kb  bit=1024 bit=32行x32列 bit

放大器：放大器數量和列數相等，32個；

尋址：行地址線5位（2的5次方32），列地址線5位（2的5次方32）

結合上面的方案，要實現更大容量存儲顆粒，只需要增加芯片內部面積即可。但是有個問題，無論是器件存儲容量為多大，每個器件輸出位數僅僅只有1位。假設CPU需要32bit數據位寬，則上面的器件都需要放置32個。很明顯這樣不可取。

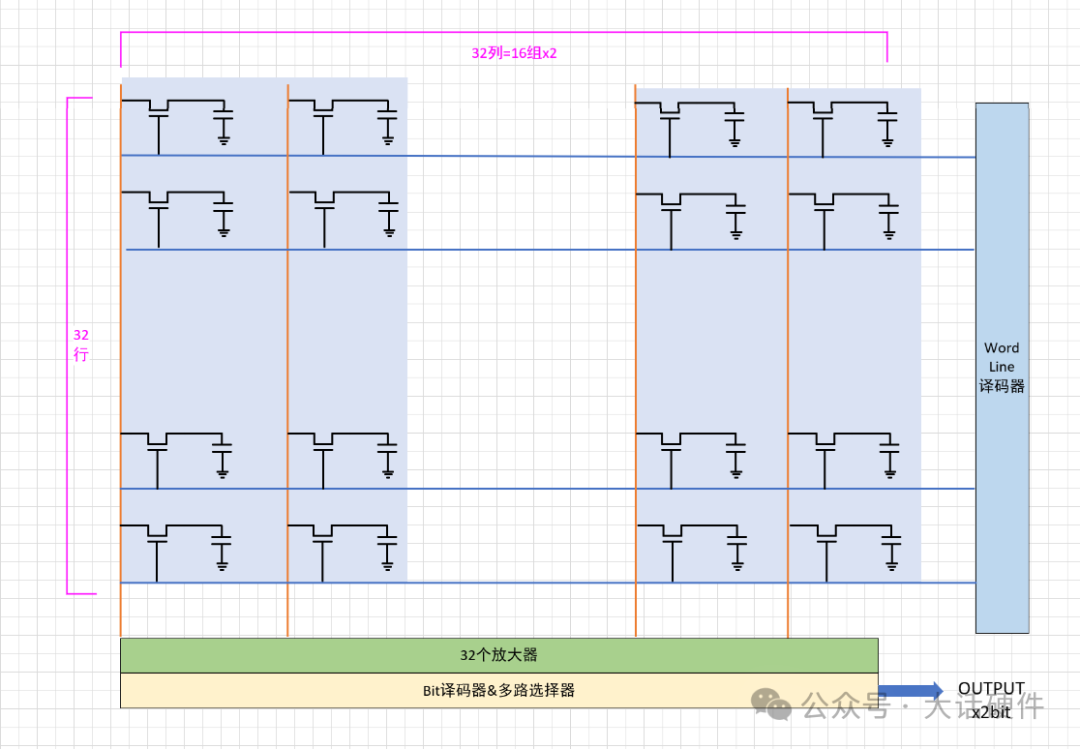

4. 1Kb bit 2位寬

將32列數據分為16組，就能組成2位寬的存儲器，此時計算方式：

容量：1Kb  bit=1024 bit=32行x32列 bit

放大器：放大器數量和列數相等，32個；

列分組：32列/2位寬=16組

尋址：行地址線5位（2的5次方32），列地址線4位（2的4次方16）

從1bit到1Kb，1位寬到2位寬，可以看成全是單bank架構。在最開始文章中就提到過SDRAM內部是多bank架構，下面繼續增加位寬和容量，并引入page和bank的概念。

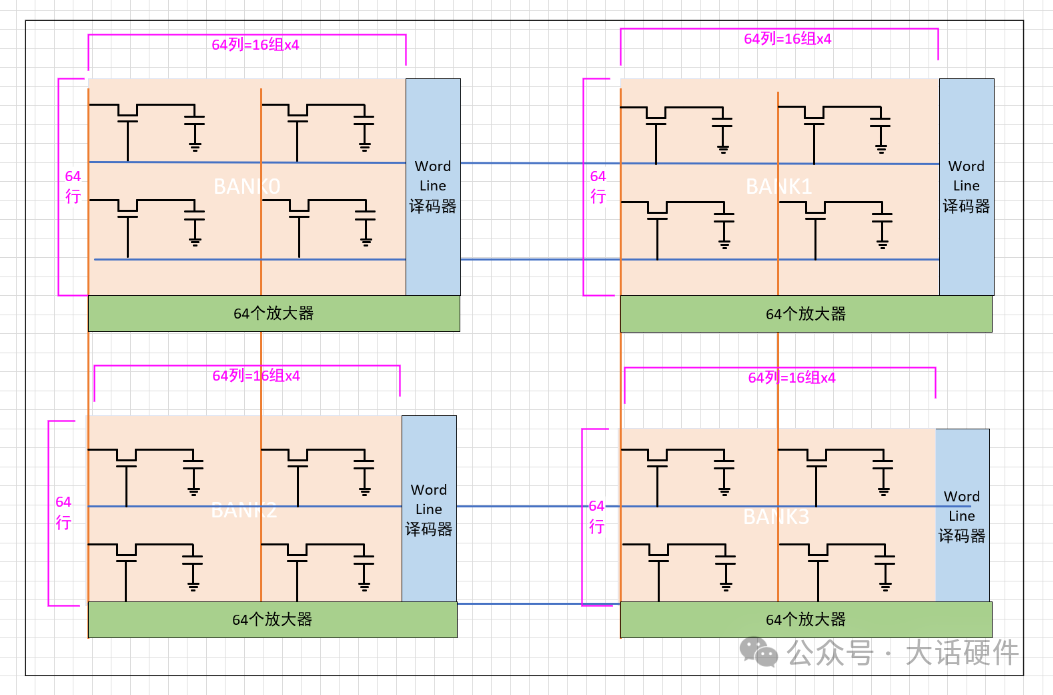

5. 4 Bank架構  16Kb 4位寬

構建一個16Kb 4位寬，內部有4個bank的存儲顆粒，計算方式：

容量：16Kb  bit=4Bank x4Kb bit ；

1Bank=4Kb bit =64行x64列=64行x（16組x4位寬）列

放大器：每個bank放大器的數量和列數相等，64個

尋址：bank尋址2位（2的2次方4），行地址線6位（2的6次方64），列地址線4位（2的4次方16）

6. 8Bank架構 4Gb 4位寬

根據前面分析內容，構建一個4Gb 4位寬的DDR內存

4Gb容量，分為8bank，則每個Bank的容量是512Mb。

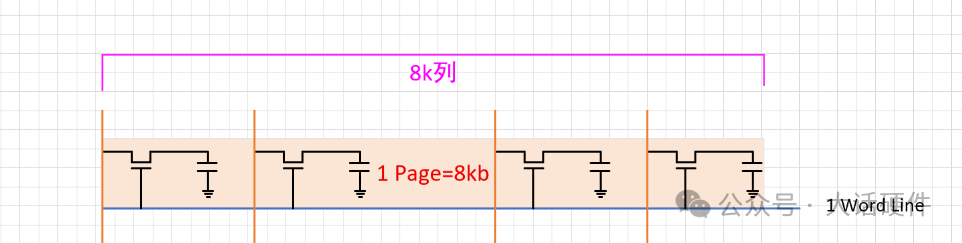

在SDRAM中為了更加方便描述，使用page這個概念來描述bank上一行的大小，其中1個page=8KB，所以在每個bank的其中的任意1行，會有8kbit個單元和這一行的word line相連。因此，需要8kbit列和這一行的存儲單元相連。

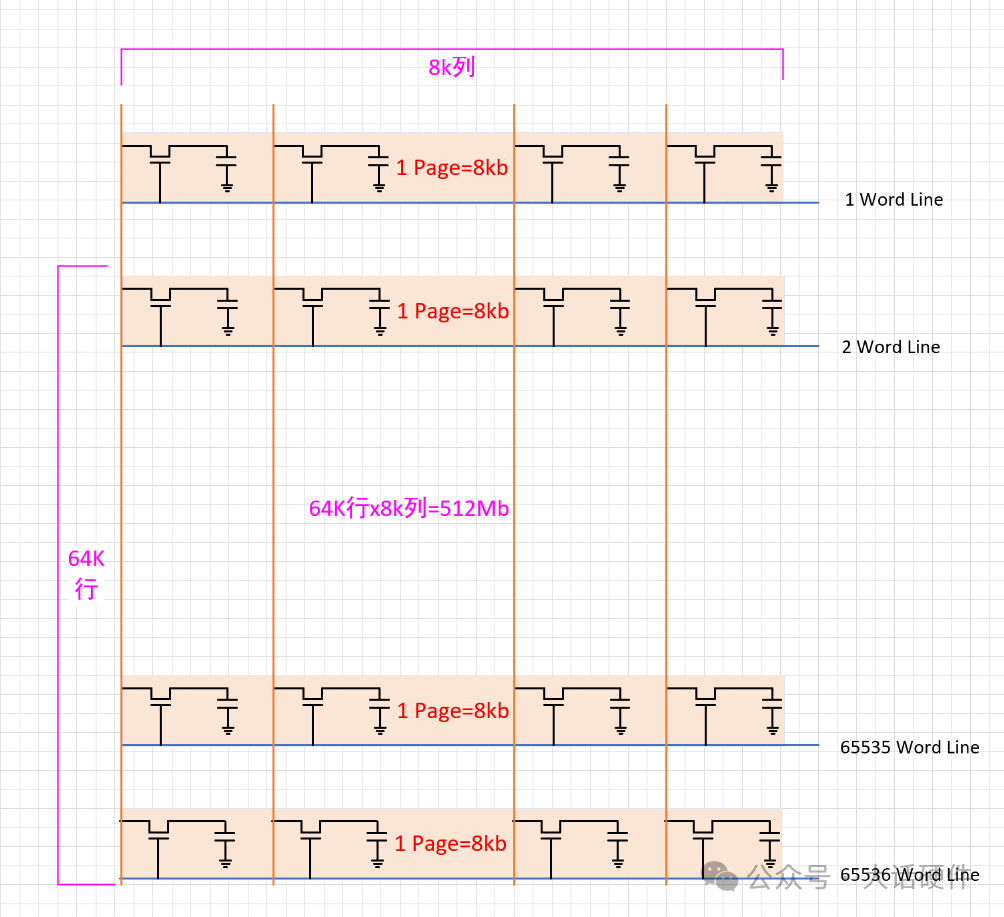

由于每個bank有512Mb的容量，因此word line的數量為512Mb/8Kb=64K行，所以1個bank的架構如下所示：

位寬為4，則需要2K組X4=8K。綜上所示，整個內存的單元的計算方式如下：

器件總?cè)萘浚?Gb

每個bank的容量：512Mb

每個ban放大器：放大器數量和列數相等，8k個；

尋址：banK尋址3位（2的3次方8）列尋址11位（2的11次方2k），行尋址16位（2的16次方64K）；

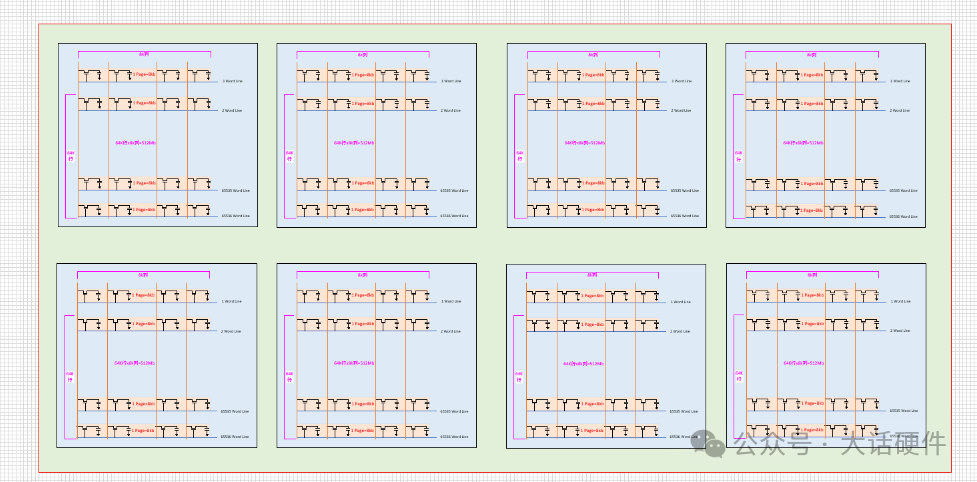

因此，整個內存顆粒內部的分布如下所示：
