雖然IGBT經常出現在大功率電路中，但實際上其耐壓應力并不高，甚至說很差。所以在設計之初就要考慮為IGBT添加合理的放大電路保護設計。提前進行驅動信號檢測就是其中一種保護方式，這種保護方法主要是針對信號“死區”，因?yàn)镮GBT燒毀的原因之一，就包含死區消失后控制時序出現混亂造成的同側橋壁直通導致的。在本文中，小編將為大家相信進行介紹。

基于IGBT的大功率開關放大電路運行時功率大、電壓高，常受到容性或感性負載的沖擊，加之IGBT的耐電應力沖擊能力差，因此，設計IGBT功率放大電路的保護電路是非常有必要的。本文提出的三種不同形式的電路，完全滿足IGBT器件的保護需求。

驅動信號檢測

基于IGBT功率放大電路的同一橋臂上的兩路驅動信號要留有“死區”時間，也就是不能同時為高電平，否則會造成開關電路的橋臂直通而短路，驅動信號的脈沖過寬和過窄，以及無脈沖輸出，會嚴重影響功率放大電路的穩定運行。

當功率開關放大電路使用固定驅動信號時，可以運用脈沖寬度檢測方法，選擇適當?shù)念l率信號作為計數的時標單位，對驅動信號的高電平持續進行時標信號計數，并且將計數的個數值轉換為時間，即得到脈沖寬度值。

電路實現：在CPLD中設置預先設定的計數門限值，即驅動信號高電平或者低電平持續的最大計數值;對輸入的驅動信號的高電平或者低電平持續計數，將采樣得到的單位計數值與預置的門限計數值進行比較，如果計數值小于或者大于預先設置的值，則檢測模塊輸出閉鎖信號，切斷驅動信號輸出模塊的信號輸出，完成驅動信號的高電平脈沖寬度檢測;同時，模塊將驅動信號進行反相邏輯轉換，然后再檢測轉換后形成的高電平脈沖寬度，這樣，實現驅動信號的低電平的脈沖寬度檢測。

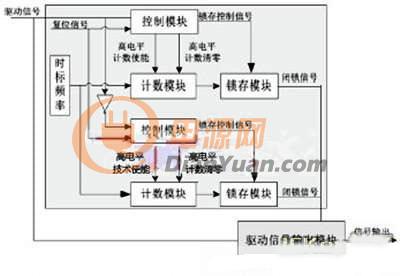

圖1 脈沖寬度檢測邏輯圖

驅動信號檢測模塊包含三個模塊：計數，鎖存和控制，如圖1所示。其中，計數模塊統計驅動信號的高電平的時標頻率信號個數，并輸出鎖存清零信號，鎖存模塊將數據鎖存，控制模塊判斷驅動信號高電平內的時標頻率信號的個數是否超過預置門限值。
